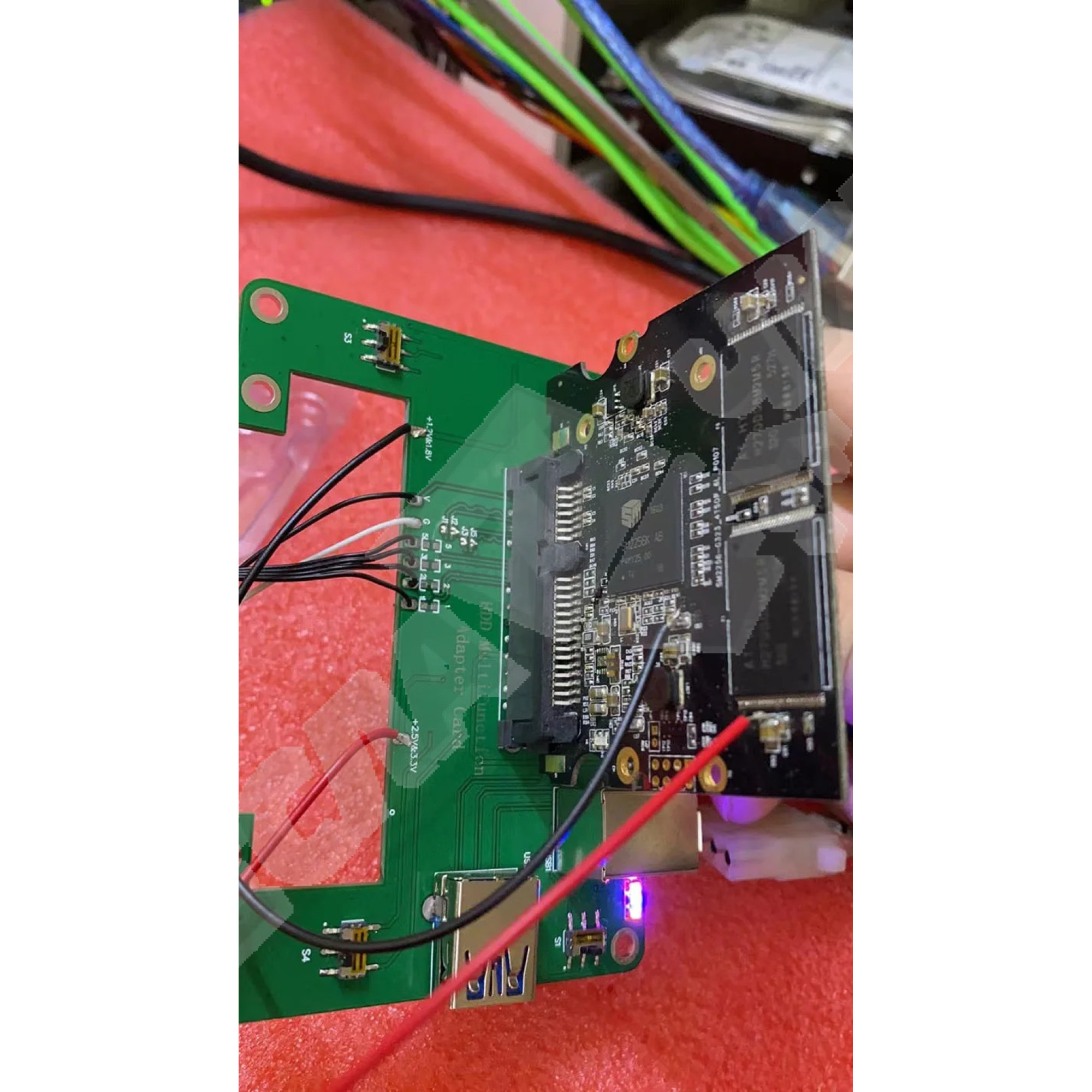

Переходник USB к SATA, восстановление напряжения SSD

Переходник USB к SATA, восстановление напряжения SSD

---

(Чтобы продемонстрировать функцию этой карты, изображения и видео, программное обеспечение по этой ссылке не включены в продажу продукта!)

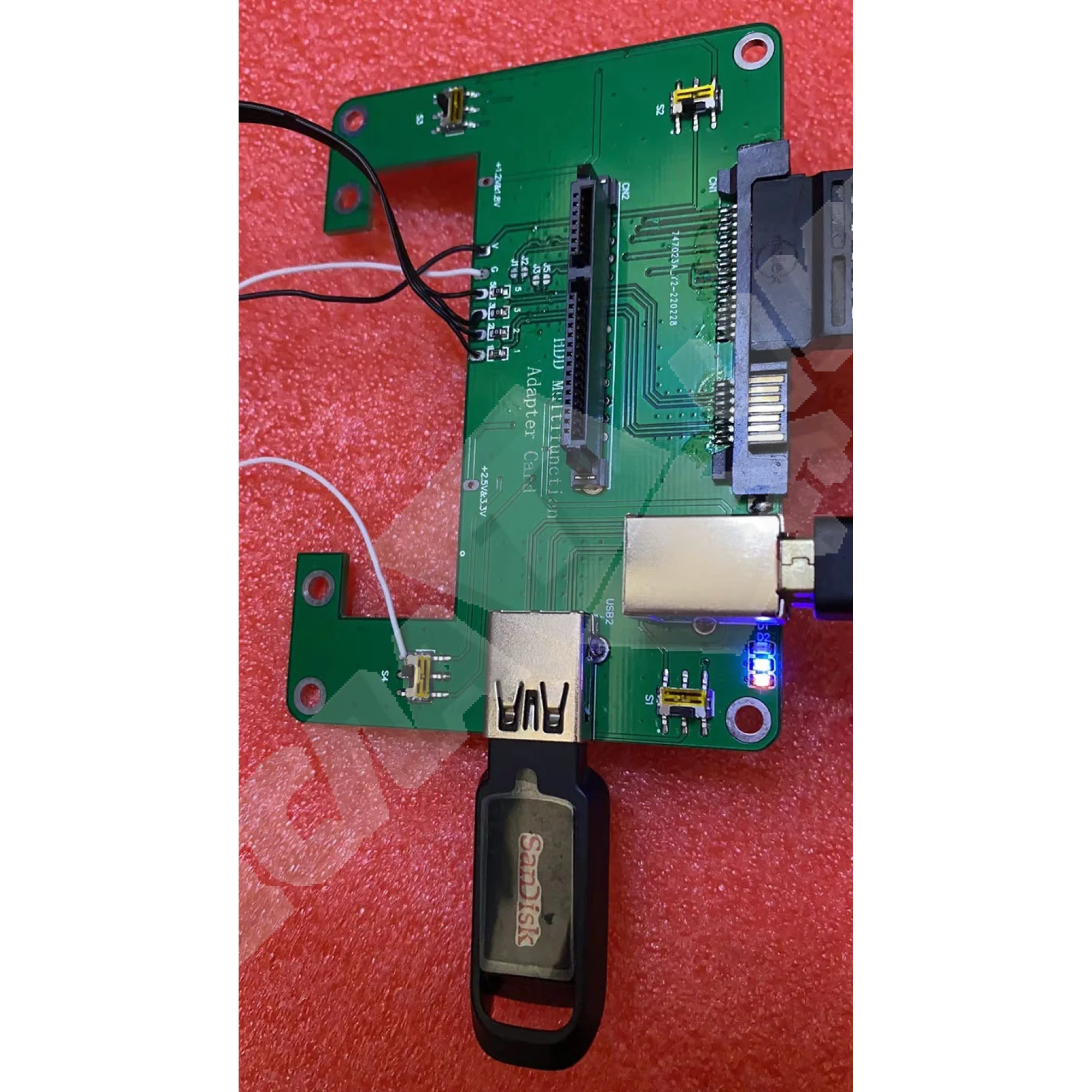

Функция 1: преобразовать съемный жесткий диск USB в жесткий диск SATA:

Если у вас есть эта карта, вы можете конвертировать большинство жестких дисков USB в SATA. Сэкономьте много денег, чтобы купить плату USB-датчика SATA. Недостатком печатных плат зонда является: очень трудно выровнять, и лучшего решения не было реализовано. Поэтому наиболее экономичный и наиболее надежный способ экономии или использования нахлыстовой проволоки более надежен!
Мы предоставляем наиболее часто используемые чертежи проводов для мух жесткого диска USB для покупателя бесплатно:
800067,800069, 810003, 810012,810033,810035,800041, 800086 , Пожалуйста, отправьте сообщение aliexpress после получения продукта.

Плата летающей линии жесткого диска USB (Перемычка), подходящая для западных цифровых, Toshiba, Samsung и других жестких дисков USB для изменения интерфейса SATA;

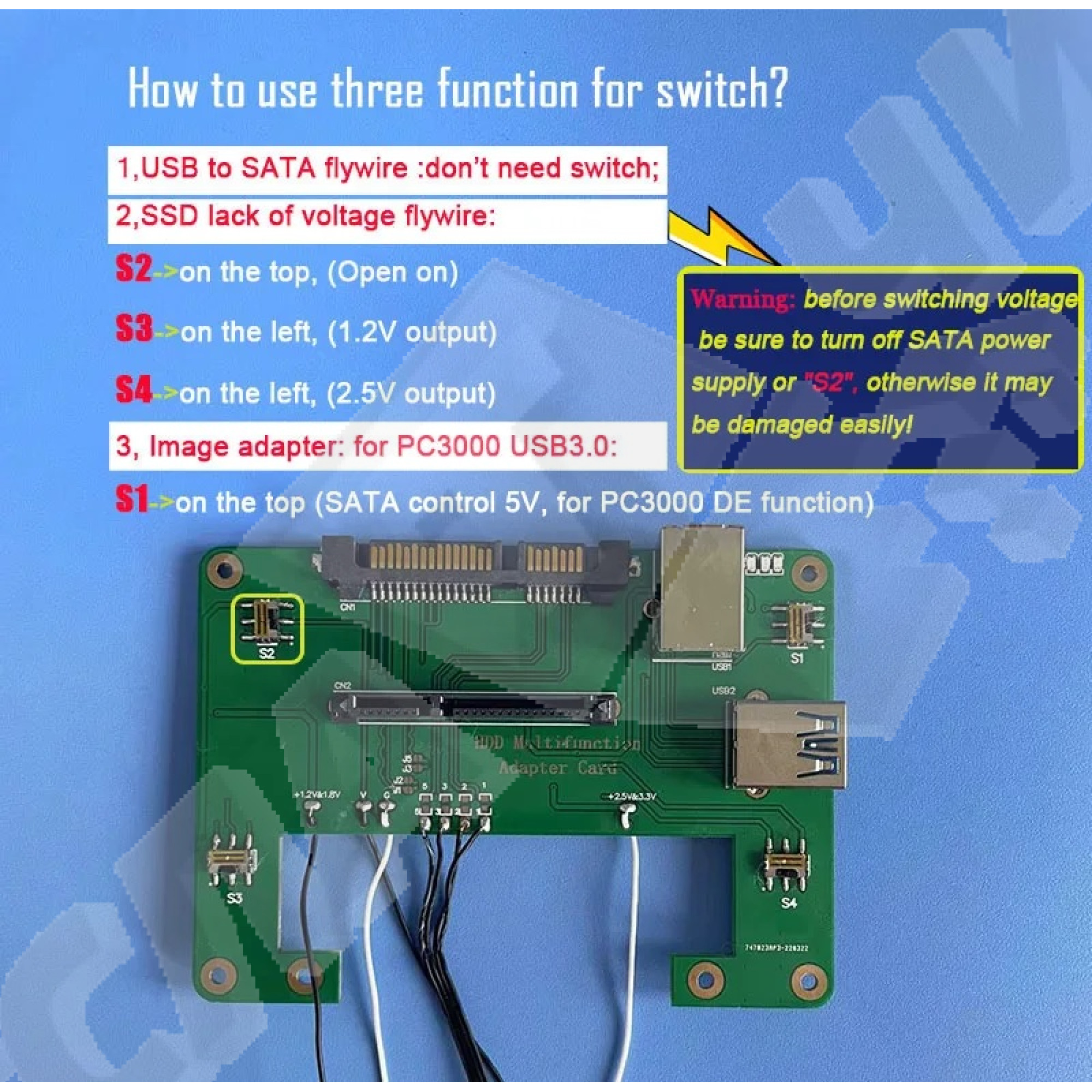

Инструкции для печатной платы SATA flying wire:
1. Описание части летающей линии (вы можете понять ее как фиксированный интерфейс SATA, эта плата удобна только для вас, чтобы летать по линии);
Оригинальная плата USB, нам нужно, чтобы чип моста USB не работал, когда мы летим. Обычно используется метод удаления кварцевого генератора мостовой микросхемы; В то же время необходимо изолировать выходной сигнал основным элементом управления от мостовой микросхемы, который заключается в удалении 4 изолирующих конденсаторов, которые выводят сигнал SATA основного управления, Что также является точкой полета печатной платы жесткого диска!
Использование доски провода летания;
Как использовать печатную плату SATA jump wire?


Индикатор питания «C» представляет собой источник питания 5 В через последовательно излучающий диод светильник и резистор, сопротивление может быть любым от 1 кОм до 10 кОм, и индикатор светильник можно отменить.
Определение сигнала SATA выглядит следующим образом:
1. Заземление (заземлено, обычно подключается к отрицательному полюсу)
2. Передача (интерфейс положительного сигнала передачи данных) A +
3, A-передача (интерфейс отрицательного сигнала передачи данных A-
4. Заземление (заземлено, обычно подключается к отрицательному полюсу)
5, B-прием (интерфейс приема данных отрицательного сигнала) B-
6, B прием (интерфейс приема положительного сигнала данных) B +
7. Заземление (заземлено, обычно подключается к отрицательному полюсу)
Поскольку мы привыкли использовать доску WD, у всех больше контактов, поэтому она отмечена как метка точки полета WD. "VG5321" обозначает источник питания \\ земля \\ B + \\ B-\\ A +, что означает, что 4 сигнальных провода SATA подключены к 4 точкам полета, соответствующим оригинальной плате USB, через провода, и соединение изменено на стандартный интерфейс SATA, Источник питания может быть летающей линией или сварочным источником питания бесплатно, когда оригинальный источник питания платы USB в норме, просто подключите линию USB.
Обратите внимание: будь то добавление изоляционного конденсатора или прямое подключение к припою, это описание отмечено на рисунке: верхняя и нижняя точки-это верхняя и нижняя точки между AB, И е то же самое.
Здесь жесткий диск для сварки AB можно сварить изолирующим конденсатором или сопротивлением 0 Ом. Если он сварен, вы можете приварить Летающий провод на "B". Если сварки нет, сварите на "А". (Обратите внимание, что Летающий поводок должен быть как можно короче, а леска длинная. Есть распределенные конденсаторы, а изолирующие конденсаторы можно получить с оригинального жесткого диска, на котором вы хотите летать.)
Если вы используете резистор 0 Ом или прямое соединение олова в коробке «E», то четыре места 1 \\ 2 \\ 3 \\ 5 используется для летающих зондов. (Реальный тест отечественного летящая игла низкого качества, а качание иглы Слишком трудоемкое, бессмысленное);
Пример подробного описания:
2 ТБ Жесткий Диск Toshiba медленно распознается после вставки в USB. Если этот жесткий диск не издает каких-либо ненормальных шумов, большинство из них является диском с плохими секторами, как показано на рисунке ниже:

Измененное Изображение выглядит следующим образом:


Согласно изображению, сначала удалите пораженное устройство, а затем установите жесткий диск

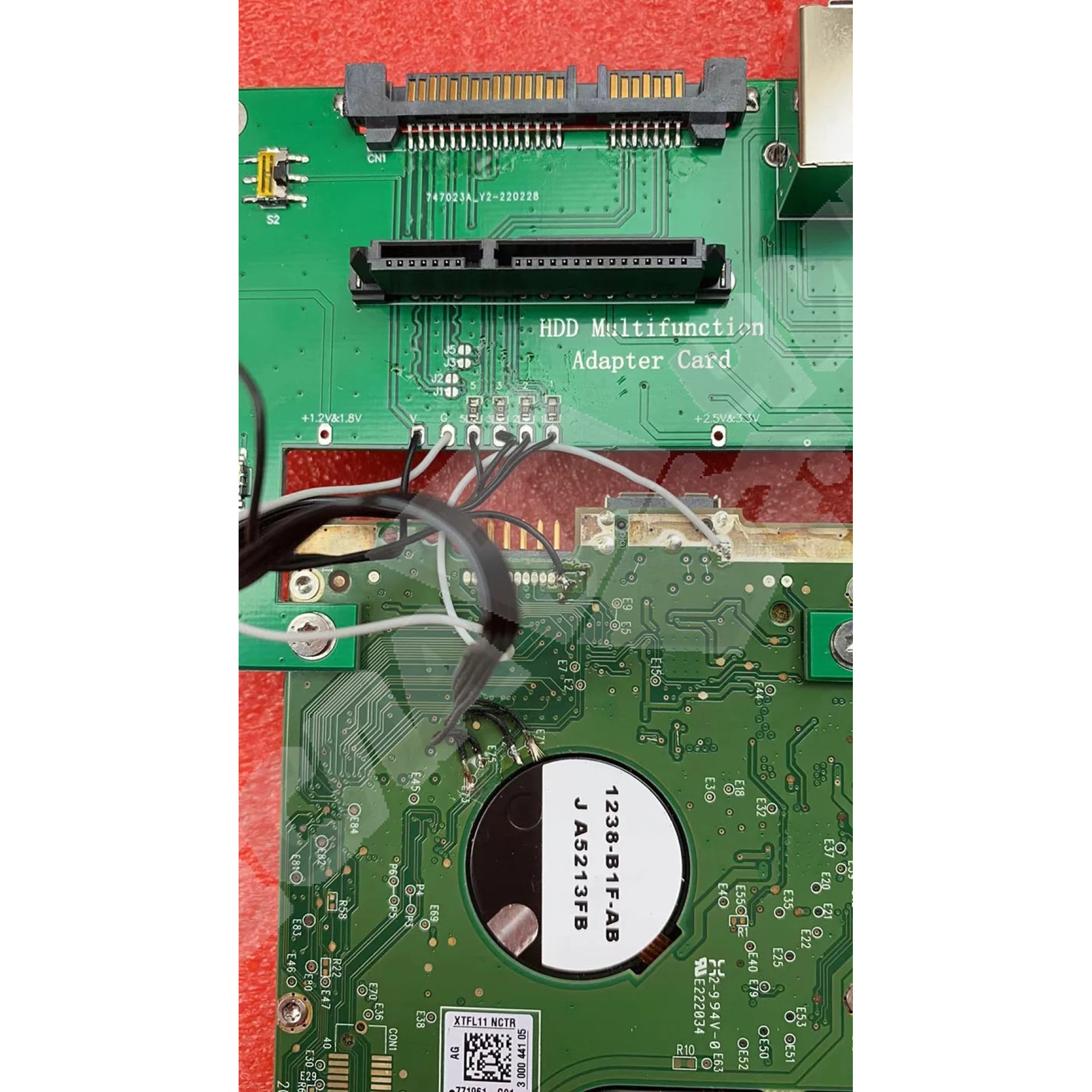

Используйте винт на печатной плате летающего свинца, чтобы закрепить печатную плату летающего свинца на жестком диске. Во-первых, мы должны сначала обвязать кабели, которые будут использоваться, и залить их оловом. Чем короче кабели, тем лучше и тем длиннее могут быть кабели. Все хорошо. Аналогично, я хочу припаять область «A» печатной платы летающего свинца, чтобы Паяные соединения в «области» и плата жесткого диска также были лужеными, как показано на рисунке ниже.


Чем лучше подготовка к передним работам, тем легче будет для спины. Я лично использую две линии передачи данных в группе, так что сварка проста, и это считается небольшой изоляцией.
Если сварщик плохой, вы можете использовать Пинцет для помощи в вертикальной сварке. Это зависит от человека, потому что эта печатная плата может быть свободной от сварочной мощности и заземления, просто подключите USB-кабель, как показано на следующих двух изображениях:


После того, как все будет завершено, его можно распознать, подключив инструмент, как показано ниже:


SED можно понимать как два вида:
1. ПЗУ или модуль шифрования прошивки, такой как треугольная плата Seagate 58 и выше, вам необходимо разблокировать ПЗУ, чтобы прочитать и записать прошивку. Другие, такие как Western Digital 1961 и 800041, находятся в ID (модуль 02). Редактирование ID имеет опцию SED. Для этого требуется, чтобы диск заблокировал SA или блок 02 и отредактировал идентификатор для удаления SED, тогда жесткий диск может быть распознан нормально и не поддерживает расшифровку;
2. Основное шифрование управления, такое как западное цифровое 800067 \\ 800069 \\ 800041 и т. д. Основной элемент управления самой этой платой зашифрован, и плата разблокировки должна быть заменена для чтения и записи прошивки и разделения данных.
Во второй половине 2019 некоторые из новых дисковых плат, такие как 800067 \\ 800069 \\ 800041 \\ 810035, имеют собственное главное шифрование, И теперь они могут читать и записывать только прошивку и разделять заголовки при замене платы разблокировки, потому что не могут расшифровать область данных и справиться с проблемами прошивки и разделенными заголовками. После этого вам нужно вернуться к оригинальной плате USB. В это время нет необходимости расшифровывать данные для данных (значение печатной платы летающей линии). Seagate также имеет новые модели. Область данных не соответствует норме после разблокировки. Данные этого типа могут быть записаны только в исходный диск. Разблокировка также подходит только для решения проблем с прошивкой и разделения. AE AF серии жестких дисков, вы обнаружите, что есть больше модулей SED.
Основное контрольное шифрование-это не что иное, как одна и та же плата производителя, написанная с другой прошивкой, но ее невозможно решить, поэтому она стала основным контрольным шифрованием.
Есть неправильное суждение, то есть для новой проблемы шифрования
1 не оригинальная плата, поэтому данные по-прежнему показывают шифрование
2 клиент добавил пароль?
3 190 Проблемные данные стали 0. Как плата дешифрования, так и исходная плата выводят зашифрованное состояние. Если вы посмотрите на некоторые сектора, он должен вернуть то же самое. Тогда вы можете судить, что жесткий диск стал 0.
4 Я сталкивался с этим однажды. Это не оригинальная плата, которая не может читать область данных напрямую. Об ошибке ABR сообщается напрямую. Это потому, что я столкнулся с ним только один раз.

Поддержка других плат USB для списка печатных плат SATA:


Западная Цифровая печатная плата:


USB ----->SATA

701605 - 701499

701615 - 701499

701635 - 701572

701650 - 701499

701675 - 701672, 701609 или 771672

771737 - 701692 или 771692

771754 - 701692 или 771692

701754 - 771692

771761 - 771692

771801 - 771823

771814 - 771820

771859 - 771852

771949 - 771959 или 771939

771961 - 771960, 771939 или 771959

771962 - 771931 или 771959

771817 - 771820

810012-800022

810013-800065

810035-неизвестная USB-плата

800041 - 800022

800038 - 800025

800069 - 800066

800067 - 800065



Печатная плата Toshiba:



USB ------- ------> SATA

Печатная плата: G3448A печатная плата: G003235B,G003235C 88I9317-RA12

Печатная плата: G003250A печатная плата: G003235B,G003235C 88I9317-RA12

Печатная плата: G003309A печатная плата: G003235B,G003235C 88I9317-RA12

Печатная плата: G3959A печатная плата: G3918A 88i1017-NDB2 MQ03ABB200M печатная плата

Печатная плата: G003054A печатная плата: G002825A 88i9117-TLA2

Печатная плата: G003296A печатная плата: G003235B,G003235C 88I9317-RAL2

Печатная плата: G003189A печатная плата: G003138A

Печатная плата: G4330A печатная плата: G4311A 88i1017-NDB2 MQ04UBF100/MQ04UBD200/MQ04UBF100 печатная плата

Печатная плата: G0039A печатная плата: G4311A

Печатная плата: G003220A 88i9312J-TFJ2

Печатная плата: G002901A 88i9112U -- TFJ2

Печатная плата: G003220A 88i9312J-TFJ2

Печатная плата: G3626A 88i9417-NDB2


Печатная плата Samsung:


USB -------------> SATA

100725482 ---> 100720903

100740633 ---> 100739392

100760718 --->100720903

100765396 ---> 100767980

BF41-00300A ---> BF41-00306A

BF41-00365A ---> BF41-00354A

BF41-00373A ---> BF41-00354A

BF41-00325A ---> BF41-00315A

BF41-00357A ---> BF41-00315A

BF41-00282A --->BF41-00249B

BF41-00311A ---> BF41-00315A

BF41-00231B ---> BF41-00157A
